Косвенный способ

Суть его сводится к следующему. Изображение с диапозитива копируется на специальный материал, копию обрабатывают, удаляя незадубленные печатающие элементы, а затем переносят на подготовленную сетку, натянутую на раму. Перенесенную копию высушивают, а временную подложку удаляют.

Копировальные материалы для изготовления трафаретных форм косвенным способом имеют бумажную или чаще пленочную основу, на которую нанесен копировальный слой. Этот материал может быть как очувствленным, так и неочувствленным.

Копировальный слой обычно содержит желатин с мелкоизмельченным пигментом и может иметь различную толщину. Копировальные слои могут различаться по светочувствительности, сроку службы и способности прилипать к сетке трафаретной формы.

Способность прилипать задубленного на пробельных элементах копировального слоя к сетке является решающим фактором для обеспечения тиражестойкости печатной формы, которая, как правило, не превышает 5 тыс. экз.

Свойства печатной формы, ее технологические возможности определяются, в основном, следующими свойствами копировального материала:

• тип и толщина;
• светочувствительность;
• растворимость;
• адгезия к сетке.

Очувствление копировального материала обычно проводят раствором бихромата аммония. Оно может быть выполнено как мокрым, так и сухим способом.

При мокром способе очувствление проводят в водном или спиртовом растворе бихромата аммония в течение 1–3 мин, а затем экспонируют диапозитив без высушивания копировального материала.
При сухом способе очувствления на копировальный материал наливают водно-спиртовой раствор бихромата аммония, выдерживают 2–3 мин, а затем высушивают воздухом с температурой не выше 30°С. Экспонируют диапозитив на высушенный копировальный материал.

При любом способе очувствления копировального материала более высокая концентрация раствора бихромата аммония или более продолжительное время очувствления обеспечивают более короткую экспозицию. Водные растворы бихромата аммония дают меньшую светочувствительность, чем спиртовые. Температура очувствляющего раствора также оказывает значительное влияние на светочувствительность, очувствление обычно проводят при температуре 18–20°С.

Светочувствительность копировального материала при изготовлении трафаретных форм косвенным способом зависит от климатических условий в помещении копировального отделения. Эти условия желательно поддерживать постоянными: температура 18–22°С, относительная влажность воздуха 60–65%. Следует знать, что слишком низкая влажность в рабочем помещении вызывает хрупкость копировального материала и плохое прилипание копии к сетке.

Экспонирование копировального материала при косвенном способе, по сравнению с прямым, имеет важную особенность. Время экспонирования должно быть выбрано таким, чтобы оно обеспечивало задубливание копировального слоя примерно на 2/3 его толщины. Это обеспечивает хорошее закрепление копии на сетке.

Следует особо тщательно выполнять прикатку копии и сушку. При прикатке копии следует применять небольшое давление для удаления излишков воды. Переведенная копия должна высыхать медленно, вначале на ровной поверхности (обычно на стекле или пластиковой пластине), а затем на воздухе при температуре не выше 25°С.

Комбинированный способ

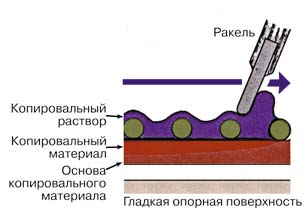

Печатные формы, изготовленные комбинированным способом, сочетают в себе достоинства прямого и косвенного. Для этого способа изготавливается специальный комплект материалов, включающий копировальный материал и копировальный раствор. Они приготовлены из одного вида полимера, причем копировальный материал изготавливается без очувствляющего компонента. Специфика этого способа, по сравнению с прямым, состоит лишь в способе покрытия сетки копировальным слоем. На ровную поверхность укладывают копировальный материал основой вниз, сверху укладывают сетку, натянутую на раму и обезжиренную, а затем ракелем наносят копировальный раствор (рис. 8).

Копировальный раствор покрывает сетку, проходит сквозь нее и частично впитывается в сухой копировальный материал, расположенный внизу, и очувствляет его. При этом копировальный раствор и копировальный слой копировального материала образуют гомогенную систему единого копировального слоя.

Далее копировальный слой высушивают, отделяют временную подложку от копировального материала, и далее форму изготавливают как при прямом способе.

Такие формы имеют высокую адгезию копировального слоя к сетке, что обеспечивает большую тиражестойкость и четкий край печатающих элементов.

На рис. 9 схематически показаны сетки, покрытые копировальным слоем прямым, косвенным и комбинированным способами.
