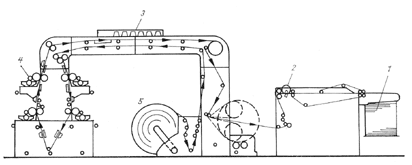

Трехкрасочные машины могли агрегатироваться в шестикрасочные с горизонтальным размещением секций. На рис. 11 изображена схема четырехкрасочной машины для флексографии, снабженная аппаратом для сушки оттисков и устройством для разрезки рулонного полотна и выкладки листов (23). Реже строились машины с горизонтальным размещением печатных аппаратов (например, машина «Ротифлекс 3000»).

В начале 50-х гг. трест «Полиграф» в ГДР изготовлял четырехкрасочные машины для флексографии с горизонтально-вертикальным возмещением печатных аппаратов с двумя печатными и четырьмя формными цилиндрами. Каждый печатный цилиндр здесь контактировал с двумя формными цилиндрами, расположенным друг против друга.

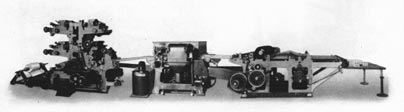

Лейпцигская фирма «Бухбиндераймашиненверке» в те же годы выпускала шестикрасочную машину для флексографии «Альвус», агрегатированную с бронзировальным аппаратом и с устройством для поперечной разрезки бумажного полотна (24).

Определенное распространение получили также четырехкрасочные машины с одним печатным цилиндром большого диаметра и размещенными вокруг него 4–6 формными цилиндрами со своими красочными аппаратами. Прототип такой машины был в 1890 г. запатентован английской фирмой «Бибби энд Бейрон Лтд.». Машина эта, имевшая до 20 формных цилиндров, была предназначена для обычной высокой печати (25). Для флексографии аналогичные четырехкрасочные машины в предвоенные годы строила немецкая фирма «Фишер унд Креке». В 60-х гг. нашего столетия изготовлялись построенные по аналогичной схеме шестикрасочные машины «Олимпия 756».

Производительность флексографских печатных машин увеличилась с 5000–7000 м/ч в 1914 г. до 36000 м/ч в 1970 г.

Новый этап в развитии флексографии начался примерно в 1952 г. с появлением на рынке новых воспринимающих поверхностей — пленок полимерных материалов. Особенно широкое применение получил полиэтилен — синтетический продукт полимеризации ненасыщенного углеводорода — этилена. Материал этот был синтезирован в Англии в 30-х гг. Промышленное изготовление началось в годы второй мировой войны, когда полиэтилен начал использоваться в качестве изоляционного материала в радиолокационных устройствах.

Рациональные способы изготовления полиэтилена без применения высокого давления с помощью сложных катализаторов были разработаны в 1953–1955 гг. в США и ФРГ (27). В это же время началось широкое использование полиэтиленовой пленки в качестве упаковочного материала, причем запечатывание пленки осуществлялось флексографским способом.

В 1975 г. мировое производство полиэтилена достигло 11 млн т. В Европе ведущим производителем полиэтиленовых пленок является немецкая фирма «Хоехст», объем производства которой составил в 1976 г. 700 тыс. т.

Флексография продолжает совершенствоваться и сегодня. Но рассказ о последних достижениях в этой области не является предметом этой статьи. В заключение приведем оценку английского эксперта, данную еще в 1967 г.: «Флексографская полутоновая трех- и четырехкрасочная печать в настоящее время позволяет получать оттиски, качество которых и показатели их оптического восприятия ничем не хуже, чем в любых других способах печати» (28).

Библиография

1. См.: Flexography: Principles and practices. New York, 1970. P. 1.

2. См.: Konig A. Das Anilindruckverfahren // Deutscher Drucker. 1931. Bd. 37. S. 556-560; Strumpf G. Der Anilin-Gummidruck und seine Anwendung in der Tuten- und Beutelfabrikation // Deutscher Drucker. 1929. Bd. 35. S. 519.

3. См.: Гокун М. Б. Об анилиновой печати //Полиграфическое производство. 1936. № 11. С. 38–41.

4. См.: Немировский Е. Л. Новые способы печати. М., 1956. С. 43–49.

5. См.: Gerhardt C.W. Die kleineren Druckverfahren // Geschichte der Druckverfahren. Stuttgart, 1978. S. 175.

6. См.: Mesaros F. Graficka enciklopedija. Zagreb, 1971. S. 69.

7. См.: Tapeten. Ihre Geschichte bis zur Gegenwart. Braunschweig, 1970. Bd. 3. S. 20.

8. См.: Арбузов А. Е. Краткий очерк развития органической химии в России. М.; Л., 1948.

9. См.: Kingsley J. L. Improvement in compounds for stereotype-plates. Patent USA № 9548.

10. См.: Зворыкин А. А., Осьминова Н. И., Чернышев В. И., Шухардин С. В. История техники. М., 1962. С. 666–667.

11. См.: Holweg C. Verfahren zum Bedrucken von Papierdeiben. Patentschrift № 200697; Holweg C. An impoved method of printing paper bags. Patent specification № 16517.

12. См.: Keifer J. L., Mertes J. C. The evolution of flexo printing on cellophane //Flexography. 1961. № 2. P. 23–26; № 3. P. 28–32.

13. См.: Patentschrift № 585051. 1931; Schutz A. Einfuhrung in die Technik der Druckverfahren. Halle (Saale), 1951. S. 91-94.

14. См.: Patentschrift № 701772; Steinbauer H.R. Der Anilindruck. Frankfurt am Main, 1949. S. 86–89.

15. См.: Кудинов Ф.Н. Неметаллические печатные формы «Немперит» // Полиграфическое производство. 1947. № 8. С. 27–28.

16. См.: Великобританские патенты № 662179, 662180, 704691, а также: Schutz A. Op. cit. S. 94–97.

17. См.: Schutz A. Op. cit. S. 97–98.

18. См.: Климов Д. Ю. Типографские формы с высокоэластичным покрытием. Автореферат диссертации на соискание ученой степени кандидата технических наук. М., 1954.

19. См.: Конторович А. К. Новая полиграфия, новое издательство. М., 1941.

20. См.: Великобританский патент № 719107. 1954; Немировский Е. Л. Патентная литература по вопросам полиграфического производства 1954 г. М. 1956. С. 75; Uniprint-Tiefdruck Verfahren //Graphische Woche. 1955. № 24. S. 540–543.

21. См.: Немировский Е. Л. Новые способы печати. М., 1956. С. 49–50.

22. См.: Tudle D. E., Hoagland S. Aniline adolescent of the graphic arts //Print. 1952. № 5. P. 2.

23. См.: Poligraphische Technik. Herausgegeben von E. Hermanies. Leipzig, 1978. S. 293.

24. См.: Engelmann A. Der Offsetdruck in der Praxis. Leipzig, 1953. S. 254–255.

25. См.: Patent specification № 13198. 1890.

26. См.: Gerhardt C. W. Op. cit. S. 193.

27. См.: Зворыкин А. А., Осьминова Н. И., Чернышев В. И., Шухардин С. В. История техники. М., 1962. С. 665.

28. См.: Tuttle D. E. Recent progress in flexographic tone and process printing //Penrose Annual. 1967. Vol. 60. S. 230–231.
